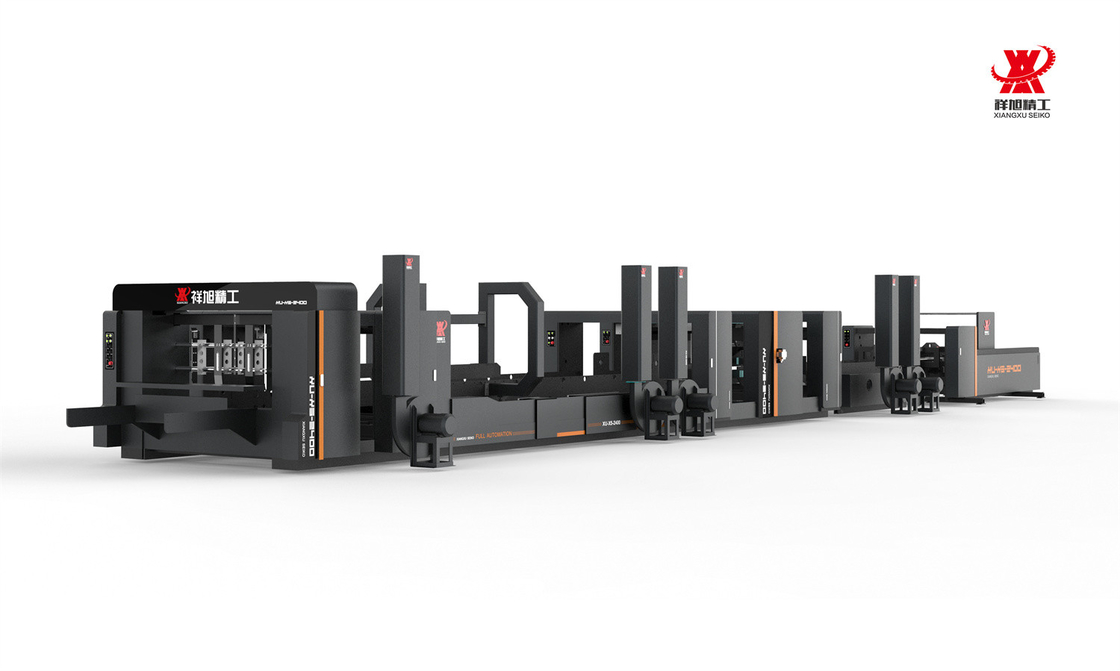

Tốc độ cao Máy Gluer Folder tự động 75kw với Auto Feeding Rectifying

Máy lồi lồi tốc độ cao tự động Gluing Stitcher Auto Feeding rectifying

Chức năng chínhTốc độ khâu tối đa là 1200 móng / phút, tốc độ dán là 180 m / phút, cải thiện đáng kể hiệu quả sản xuất.

Toàn bộ máy được điều khiển bởi PLC và màn hình cảm ứng và có thể được vận hành bằng các nút.

Tự động đưa giấy, tự động dán và khâu, tự động gấp, tự động chỉnh sửa, tự động đếm, tự động xếp chồng.

Động cơ chính sử dụng loại bánh xe dây đai đồng bộ để đảm bảo hoạt động ổn định và truyền chính xác.

Động cơ chính áp dụng điều khiển tần số kép, ổn định và tiết kiệm năng lượng.

Các tấm hướng dẫn của mỗi bộ phận được điều chỉnh bởi động cơ thanh, chính xác và dễ điều chỉnh.

Sử dụng chế độ cho ăn bằng dây hút, cấu trúc đơn giản, tốc độ nhanh và cho ăn giấy chính xác.

Bụi dán có thể được điều chỉnh tùy ý để hoàn thành các yêu cầu ứng dụng keo của các hộp đựng khác nhau.

Với chức năng điều chỉnh thứ cấp, loại bỏ kích thước của miệng và giảm tỷ lệ phế liệu.

Với điều chỉnh tốc độ khác biệt, sự khác biệt của kéo được loại bỏ hoàn toàn và gấp chính xác hơn.

Bộ phận giao hàng và định hình tự động đếm, định hình, xếp chồng và xuất ra toàn bộ chồng.

Áp lực của phần đếm được điều chỉnh theo loại hộp, và áp dụng bộ đếm quang điện, đếm chính xác.

Nó có thể tự động phù hợp với máy dây đai, thuận tiện và nhanh chóng tiết kiệm lao động và thời gian.

Máy chủ với chức năng bảo vệ khởi động chậm. Nếu không tất cả các đơn vị khóa đúng, động cơ chính sẽ không hoạt động.PARAMETER Kỹ thuật chính

Phương thức

XU-X5-2000

XU-X5-2400

Tốc độ đầu đinh lắc

1000 NAIL/MINUTE

1000 NAIL/MINUTE

Độ dày của tấm giấy

6mm ((3mm+3mm)

6mm ((3mm+3mm)

Độ dày cao nhất của ván

16mm ((8mm+8mm)

16mm ((8mm+8mm)

Kích thước sợi móng

1.8*0.8mm ±0.02MM

1.8*0.8mm ±0.02MM

U NAIL INSIDE WIDTH

14mm

14mm

góc móng

45°

45°

Khoảng cách một móng

60~100mm

60~100mm

Khoảng cách hai móng

12mm

12mm

Sức mạnh

61KW

64KW

Một NIAL LONG

38mm ((chân móng 12mm)

38mm ((chân móng 12mm)

MAX SIZE C

2000mm

2400mm

MIN SIZE A

200mm

200mm

MAX SIZE A

600mm

900mm

MIN SIZE MIN SIZE B

180mm

180mm

MAX SIZE B

750mm

750mm

Thẻ bảng MIN SIZE ((D*C)

350*880mm

350*880mm

Thẻ bảng MAX SIZE ((D*C)

900*2000mm

1200*2400mm

Trọng lượng máy

18000kg

20000kg

Kích thước máy (L*W*H)

21420*3720*2211mm

21420*3720*2211mm

Phương thức

XU-X5-2800

Tốc độ đầu đinh lắc

1000 NAIL/MINUTE

Độ dày của tấm giấy

6mm ((3mm+3mm)

Độ dày cao nhất của ván

16mm ((8mm+8mm)

Kích thước sợi móng

1.8*0.8mm ±0.02MM

U NAIL INSIDE WIDTH

14mm

góc móng

45°

Khoảng cách một móng

60~100mm

Khoảng cách hai móng

12mm

Sức mạnh

73KW

Một NIAL LONG

38mm ((chân móng12mm)

MAX SIZE C

2800mm

MIN SIZE A

240mm

MAX SIZE A

900mm

MIN SIZE MIN SIZE B

180mm

MAX SIZE B

750mm

Thẻ bảng MIN SIZE ((D*C)

450*880mm

Thẻ bảng MAX SIZE ((D*C)

1400*2800mm

Trọng lượng máy

23000kg

Kích thước máy (L*W*H)

21480*4100*2260mm

Các đặc điểm điều khiển điệnHơn 90% các yếu tố điện là thương hiệu nổi tiếng quốc tế.có màn hình cảm ứng màu sắc và nút nhấn thiết bị điều hành Bộ nhớ tham số trong tất cả các đơn vị làm việcKhi bạn dừng máy, dữ liệu bạn đã đặt sẽ được đặt lại tự động và khi sản xuất sản phẩm nó không cần phải được đặt lại, tiết kiệm thời gian và bảng.

Với 1000+ đơn đặt hàng lưu trữ bộ nhớ. Với điều khiển máy tính, lưu ngày đặt hàng, Order Shaft nhanh chóng và cũng dễ vận hành hơn.

Tất cả các đơn vị sử dụng khóa khí nén, điện tách, bánh xe cho ăn sẽ dừng lại khi tách máy để đảm bảo độ chính xác làm việc lần sau.Đơn vị cung cấp tự động10 bộ của Nhật Bản Nitta Kiểm soát thắt lưng hút hoàn toàn, Thiết bị đệm đệm khí nén (Side Baffle), Tần số đệm có thể được đặt trên màn hình cảm ứng với Máy tính.

Loại bỏ tất cả các đơn vị với một nút, tự động trở lại thiết kế ′′Zero′′.

Truyền trục với kiểu ma sát, Tránh làm hỏng máy nếu bất kỳ hoạt động sai.

Máy chính với chức năng bảo vệ khởi động chậm nếu không khóa tất cả các đơn vị đúng, động cơ chính sẽ không hoạt động.

U hình dạng Teel bảng bên dải giữa các đơn vị máy, tránh làm tổn thương người vận hành nếu bất kỳ hoạt động sai.

Back Top Boards Stacker với động cơ chuyển động về phía trước và ngược, tiết kiệm thời gian thiết lập.

Định vị khoảng cách bảng phía trước Với điều chỉnh đồng bộ bằng tay, điều chỉnh thuận tiện và nhanh chóng.

Tiếp tục cho ăn và bỏ qua việc cho ăn có sẵn.

Bảng cấp số đếm, thiết lập và hiển thị số lượng sản xuất.

Với các vòng bi cam truyền giảm độ mài mòn để đảm bảo chuyển tiếp trơn tru.


Đơn vị áp suất tự độngBộ cấp cấp cạnh chì với động cơ servo độc lập để cung cấp,

Bộ truyền chân không hoàn toàn với nén, không làm hỏng bảng.

Thiết bị điều chỉnh áp suất được lắp đặt trên mỗi tấm hướng dẫn, và áp suất có thể được điều chỉnh theo độ dày của hộpĐơn vị gấp tự độngTheo khác nhau Kích thước của các hộp, phía trước của phần gấp với một hoặc nhiều thiết bị dán.B, hai khối có động cơ gia tốc độc lập, trong gỡ lỗi thuận tiện và nhanh chóng

Bảng chủ yếu thông qua ba băng cơ sở rộng 60mm và hai ống dẫn bắt cóc rộng 60mm và hai gấp để đạt được hai bên trái và phải của dòng thứ hai và dòng thứ tư 180 của quá trình gấp.

Có một số góc khác nhau của bánh xe hướng dẫn, theo các loại giấy và bìa khác nhau độ dày, điều chỉnh bánh xe hướng dẫn của vị trí khác nhau và góc,làm cho các tấm cardboard gấp trơn tru hơn

Tự lập giảm tốc Sevor động cơ truyền động, dễ vận hành, dây đai dưới cùng với một số vòng bi hỗ trợ, để hỗ trợ hoạt động trơn tru của dây đai boot

Chuỗi truyền độc lập theo nhu cầu của loại hộp có thể điều chỉnh tốc độ của hộp hình thành hoàn hảo hơn nhiều.

Thùng bìa gấp được điều chỉnh từ phần gấp đến bộ phận chỉnh sửa,và dây đai trên và dưới của phần sửa chữa có thể điều chỉnh tốc độ của dây đai trên và dưới cho hộp theo nhu cầu của hộp, để giảm tối thiểu chiều cao của hộp

Phòng sửa chữa bao gồm A / B hai hướng dẫn khối, mỗi tấm được trang bị bánh xe sửa chữa, theo các nhu cầu của hộp để sửa đổi kích thước của các hộp niêm phong

Hệ thống điều chỉnh servo được cài đặt trên phần tích cực, và các hộp được điều chỉnh một lần nữa sau khi bánh xe điều chỉnh của hộp để hộp có thể đạt được một hiệu ứng hoàn hảo hơnĐộng và bắt đơn vị(Phần sửa đổi)Điều chỉnh phần cam duy nhất, ổ đĩa song phương, sử dụng vòng bi tuyến tính Thụy Sĩ, làm cho thanh chrome trượt, mảng điều chỉnh là mạnh mẽ hơn và điều chỉnh đồng nhất hơn trên hộp,Bấm đóng hộp để đảm bảo độ chính xác. Sử dụng độc lập 80mm rộng, 6mm Đài Loan nhập khẩu dây đai mềm dày trung bình, không nghiền nát sản phẩm; phần đếm có thể di chuyển qua lại cân bằng; áp lực, truyền lệnh, đảm bảo chất lượng hoàn hảo;

Phần chỉnh sửa có sẵn, thứ hai điều chỉnh hình dạng bìa,

đảm bảo chất lượng hộp tốt hơn và giảm đuôi cá trong vòng 2mm-0mmĐơn vị mayĐầu đinh, tốc độ cao hơn 1000 đinh/phút,

trường chỉ cần các hộp bởi hai 60 rộng dây đai phẳng vào bộ phận hộp móng tay,

hai dây đai có thể được điều chỉnh theo độ dày của các tấm cardboard tự động.

Khối điều chỉnh được lắp đặt tại ngã ba của hộp móng và phần điều chỉnh được sử dụng kết hợp với hệ thống điều chỉnh servo của phần điều chỉnh và phần điều chỉnh

được trang bị một thiết kế được cấp bằng sáng chế của loại swing hộp móng đầu móng vít kép, một ly hợp và phanh với ổ mắt điện, móng / tốc độ hơn 1000 phút, high speed does not stop making the carton nailing speed at a constant speed transmission between the speed and the distance between the nail is directly related to when the nail box paste box when the nail head switch will automatically lift the nail box with the speed of the host.ĐIẾN BÁO BÁO BÁOTự động lật qua hộp để đảm bảo vị trí móng ở bên, không phải ở giữa,

Giảm thiệt hại cho bề mặt của hộp,trong vòng 2mm-0mm

Đảm bảo xếp chồng sau đó có trật tự và ổn định hơn.Đơn vị đếm và xếp chồngĐếm tự động, điều khiển điểm quang điện + hồng ngoại

Đếm tự động, xếp chồng tự động, công nghệ nhanh hơn, chính xác hơn, hiệu quả cao hơn

Tốc độ đếm được tự động điều chỉnh theo tốc độ quay của hộp móng, chế độ hoạt động thủ công và điều chỉnh tốc độ cũng có thể được chọn
